基本参数
型号
| SCTRAN-Magic |
| 扫描模式 | 高速扫描

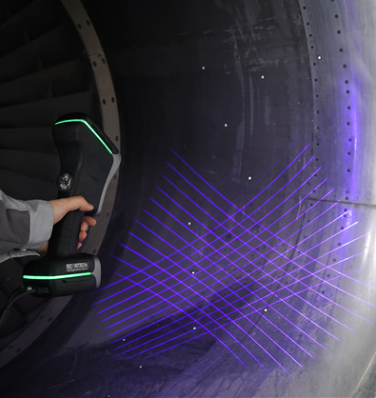

| 22束交叉蓝色激光线
|
精细扫描 | 7束平行蓝色激光线 |

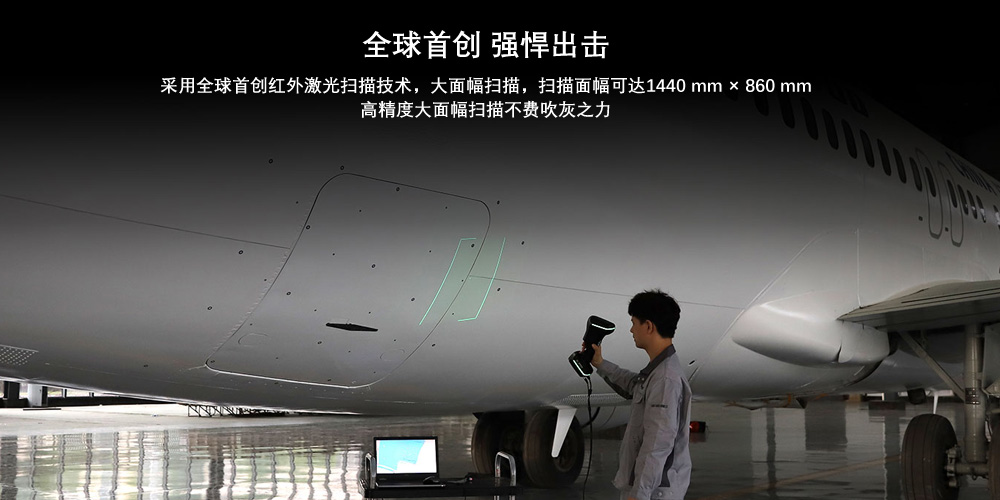

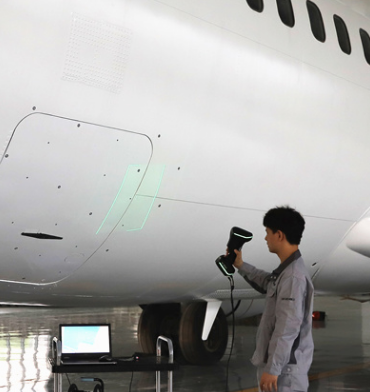

| 大面幅扫描 | 11束平行红外激光线 |
| 深孔扫描 | 额外1束蓝色激光线 |
| 激光线数合计 | 41束 |
精度
| 0.020 mm |
最高扫描速率
| 1,350,000 次测量/秒 |
最大扫描面幅 | 1440 mm × 860 mm |
摄影测量
| 是否选配 | 标配（内置） |
| 面幅 | 3760 mm × 3150mm |
景深 | 2500 mm |
激光类别 | ClassⅡ(人眼安全) |
最高分辨率 | 0.01mm |
| 最高体积精度 | 标准 | 0.010mm + 0.030 mm/m |
高精（1） | 0.010mm + 0.020 mm/m |
高精（2）
| 0.010mm + 0.015 mm/m |
基准距
| 300 mm |
| 景深 | 925 mm |
K-Probe光笔
| 是否选配
| 选配 |
单点重复性 | 0.030 mm |
跟踪频率 | 60 hz |
智能边界探测模块 | 是否选配 | 选配 |
边界精度 | 0.030 mm |
| 管件测量模块 | 是否选配
| 选配 |
| 输出格式 | 输出YBC/LRA及补偿值 |
| 输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 |
| 工作温度 | -10~40°C |
| 接口方式 | USB 3.0 |
| 专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1，KR102209255B1 |
（1）配备1m高精度标杆
（2）配备MSCAN-L15全局摄影测量系统
SCTRAN-Magic系列三维扫描仪在性能上有着革命性的突破，其无可比拟的扫描速度、精度、细节度、面幅、景深极大优化了三维测量工作流程，加速产品上市周期。
若要获取难以触达或复杂表面的数据时，用户可以自由选配接触式三坐标光笔，为三维扫描及精密测量提供全方位的数字化解决方案。
